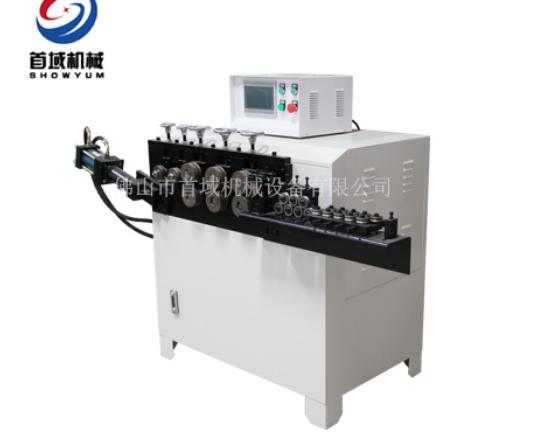

打圈機液壓系統由三相交流電機，電磁閥（三個），油表等組成，其功能主要有：

　　1.三相交流電機:三相（三根火線）380V、2.2KW、50HZ交流電機。
　　2.慢速閥：機器工作時分快速和慢速兩段速度，慢速閥是控制機器慢速送線的油閥。

　　3.正轉閥：正轉閥也即快速閥，是控制機器快速送線的油閥。

　　4.卸荷閥：控制油路中抽油或回油的油閥。

　　5.三相交流電機接線端子盒：電機的接線盒，盒內有接線端子，星形接法或三角形接法。

　　6.閥體（閥座）：控制油路流向。

　　7.切刀閥：控制沖切鐵線的油閥。

　　8.反轉閥：手動狀態下控制送線輪向后反轉。

　　9.油表：油箱的油量指示。

　　10.注油孔：加油孔。

　　11.放油口：釋放液壓油口油閥線圈指示燈狀態
